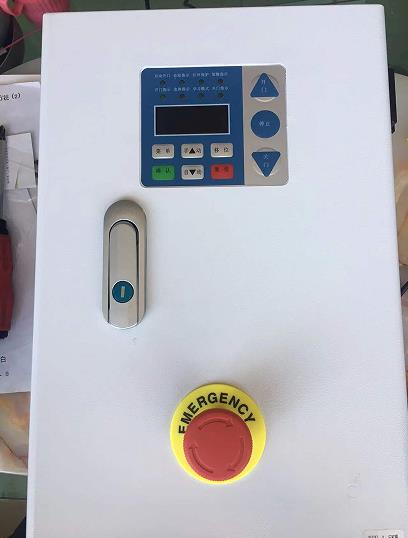

YGE快速门控制器接线调试使用说明

YGE快速门控制器接线调试使用说明

一．门机专用控制器产品性能介绍：

（1）启动力矩大，柔性起停；

（2）具有精确调整门的位置功能；

（3）具有车牌识别,光电，雷达,地磁感应自动开门功能；

（4）具有停电记忆位置保护功能；

（5）接线简单，操作调试容易；开门速度与关门速度可任意调整.

（6）具有联动、互锁功能；防砸车,自动延时关门,自动状态下显示倒计关门时间.

（7）支持通讯式绝对值编码器、AB正交编码器和机械限位开关3种工作方式；

（8）可接车牌识别,光电，雷达，地磁感应信号；

一、编码器模式下门的位置学习(在C9.00=1或2有效)：

方式1： 端子”FWD  REV 急停”  同时有效, 保持2S, 进入学习模式；显示STUO

方式2：设置c9.25设为1, 进入学习模式，显示STUO

学习过程：

（按键盘的   ，选择手动模式；按键盘的     ，选择自动模式； ）

a) 下限位学习: 按上下按钮，使门移动到下限位，按   键再按    键，显示STU1和1000闪烁.下限位学习完成；

b) 上限位学习: 按上下按钮，使门移动到上限位，按   键再按   键，脉冲数值不在闪烁.上限位学习完成；自动记录上限位脉冲值.门体可正常运行.

c）若开启超上限位，按向上按钮使门上升，碰到超上限位开关，学习完成。若没有开启超上限位，则切换手自动模式完成学习。

   二、机械限位模式下（C9.00=0）

    将上、下限位置调整好即可正常使用。（碰到上、下限位是减速运行1秒停止，注意预留门体距离）
