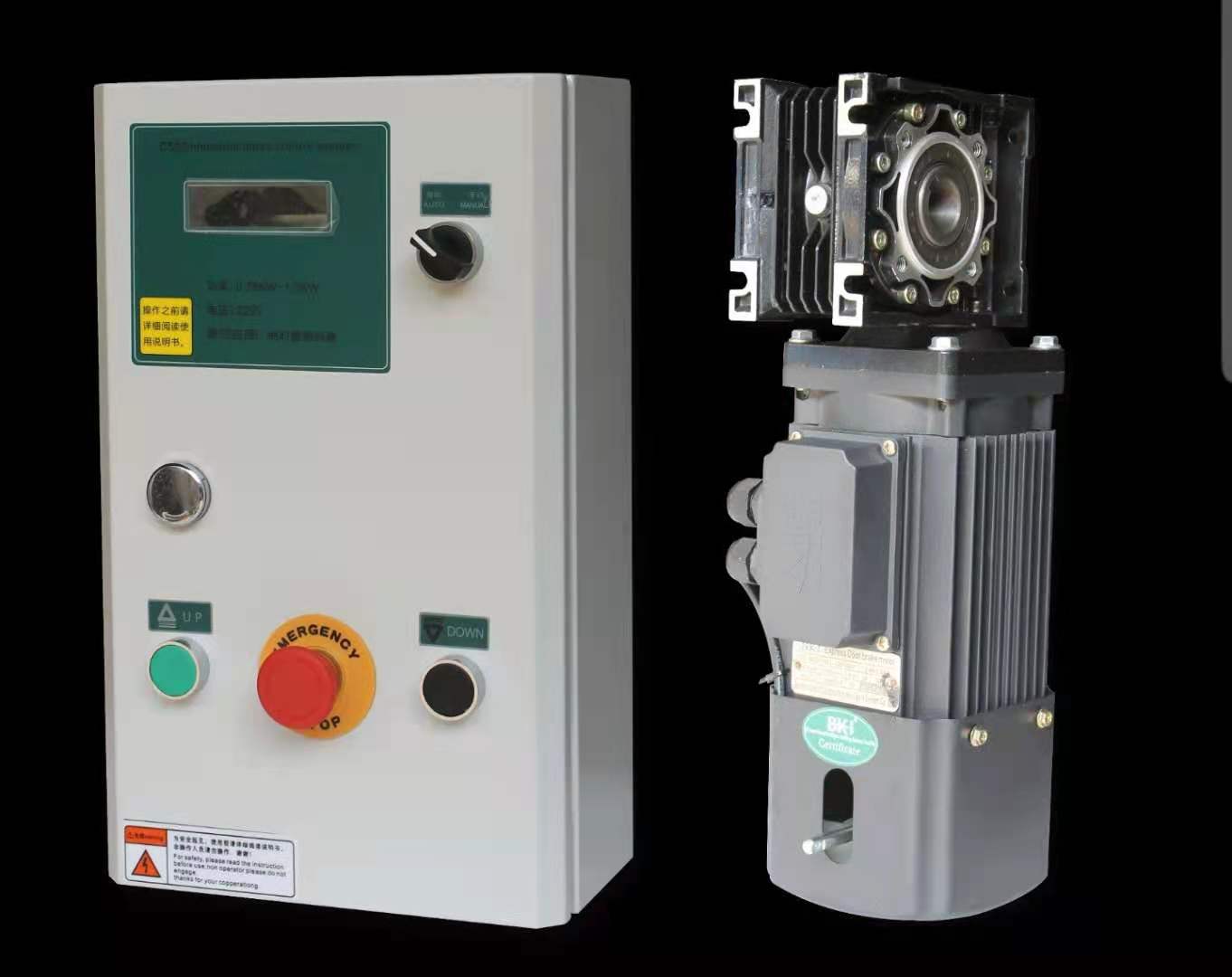

BKJc500快速门控制箱的限位如何调试

BKJc500快速门控制箱的限位如何调试

C500型变频滑升门控制箱限位调试及参数设置相关要求：

1）限位学习过程：长按1号键(LEARN)5秒，显示L0，再按2号键（ENTER），进入门帘上限位学习同时LED屏上显示当前门帘所在位置编码器反馈的数值，然后长按3号键（UP）来调整门的上限位（注：门是往上走），调整完成后按2号键（ENTER）确认保存上限位位置，同时显示屏显示L1进入下限位学习，按2号键（ENTER）显示编码器反馈的数值，然后按4号键（DOWN）调整门的下限位，调整完成后按2号键（ENTER）确认保存下限位位置同时显示L1，限位学习结束，按1号键(LEARN)直接返回运行状态显示0。

【bkjc500格兰德快速门控制器】故障代码及解决办法

故障代码

E-01              加速过流       可能原因：电机短路，加速过快，转矩提升过大；

E-02              减速过流       可能原因：减速过快；

E-03              恒速过流       可能原因：电机短路，频率太高，运行电机卡住；

E-04              加速过压       可能原因：电网电压不对

E-05              减速过压       可能原因：减速过快，门体太重

E-06              恒速过压       可能原因：电网电压

E-07              电源过压       可能原因：电网电压

E-08              变频器过热     可能原因：运行时间过长，负载太重

E-09              变频器过载     可能原因：负载过重，频率太高

E-10           电机过载       可能原因：电机扭矩不够

E-11           运行中欠压     可能原因：供电不稳

E-12           模块故障       可能原因：模块损坏

E-13           外部故障       可能原因：外部故障端子短接

E-18           直流制动过流   可能原因：制动电阻太小

E-20           编码器错误     可能原因：编码器问题，链接线问题

E-24    停机中欠压        可能原因：供电不稳

E-25    堵转保护       可能原因：编码器反馈问题，电机堵转

E-26        电机过热              可能原因：提升门电机过热，或信号线接触不良

                 电机链条松开   可能原因：提升门电机链条松开，或信号线接触不良

E-27         小门开关异常       可能原因：小门处于开启状态，或开关故障

E-28    学习超限              可能原因：学习时上限位的实际位置比下限位低，或者下限位比上限位还高

E-32      限位异常             可能原因：限位没有学习，运行惯量太大，跑出限位

E-33       系统需维护        原因：样机试用期结束，请求服务商

E-35    通讯不畅          可能原因：网线接口接触不良
