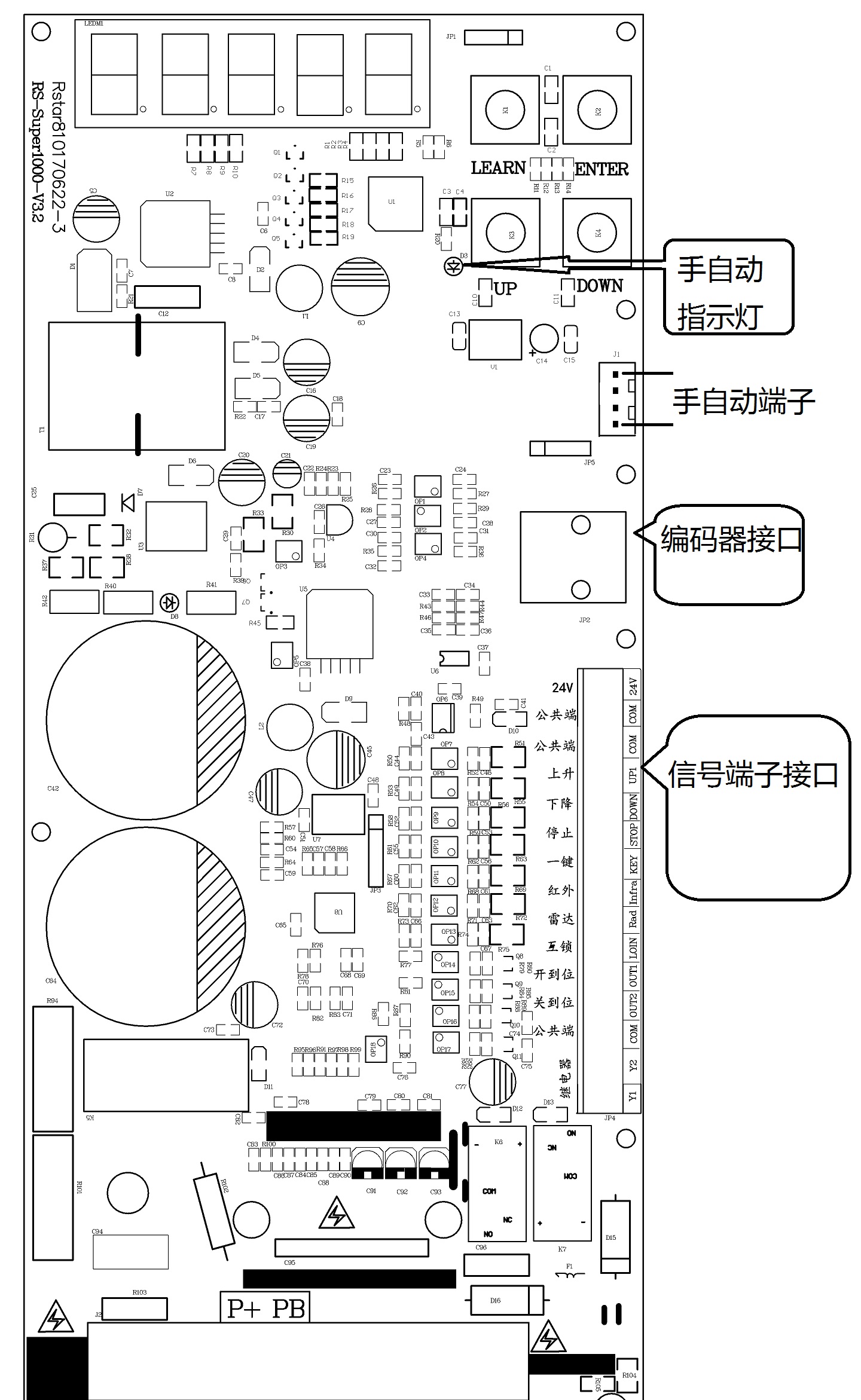

1、控制端子接线：

220V电源通过断路器到电路板上的L  N，PE--接地线，P+/PB--电阻线，U /V /W--电机线，B1(S1)/B2(S2)--97V刹车线

限位调试及参数设置相关要求：

1）限位学习过程：长按1号键(LEARN)5秒，显示L0，再按2号键（ENTER），进入门帘上限位学习同时LED屏上显示当前门帘所在位置编码器反馈的数值，然后长按3号键（UP）来调整门的上限位（注：门是往上走），调整完成后按2号键（ENTER）确认保存上限位位置，同时显示屏显示L1进入下限位学习，按2号键（ENTER）显示编码器反馈的数值，然后按4号键（DOWN）调整门的下限位，调整完成后按2号键（ENTER）确认保存下限位位置同时显示L1，限位学习结束，按1号键(LEARN)直接返回运行状态显示0。

2），参数设置：

在监控画面下，按UP键6秒以上，进入参数组P1。

3）在监控画面下，按DOWN键6秒以上，LED显示00000，输入正确密码（3721），进入P0参数组；

P0—00          修改密码

P0—01          允许运行时间设置（小时）

P0---02          查看总运行时间（小时）

P0—03          查看运行次数

P0—04          查看运行次数     次数=P0.04x10000+ P0.03

4）手自动变换方式由P0-08决定。P0-08为0时，在监控画面下，同时按ENTER和DOWN键，实现手动、自动切换；P0-08为1时，手自动端闭合时为手动，断开是为自动。红色手自动指示灯点亮时表示手动，指示灯灭时表示自动。
