【BKJC500电机】哈尔滨格兰德快速门控制箱调试说明

【BKJC500电机】哈尔滨格兰德快速门控制箱调试说明

限位调试及参数设置相关要求：
1）限位学习过程：长按1号键(LEARN)5秒，显示L0，再按2号键（ENTER），进入门帘上限位学习同时LED屏上显示当前门帘所在位置编码器反馈的数值，然后长按3号键（UP）来调整门的上限位（注：门是往上走），调整完成后按2号键（ENTER）确认保存上限位位置，同时显示屏显示L1进入下限位学习，按2号键（ENTER）显示编码器反馈的数值，然后按4号键（DOWN）调整门的下限位，调整完成后按2号键（ENTER）确认保存下限位位置同时显示L1，限位学习结束，按1号键(LEARN)直接返回运行状态显示0。
2），参数设置：

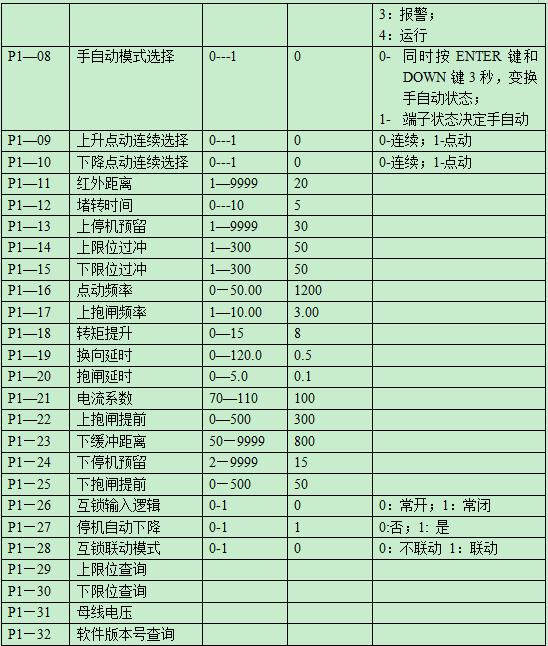

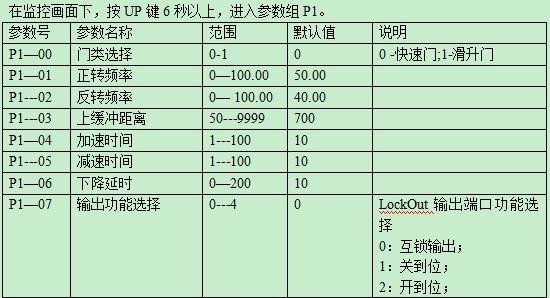

在监控画面下，按UP键6秒以上，进入参数组P1。

3）在监控画面下，按DOWN键6秒以上，LED显示00000，输入正确密码（3721），进入P0参数组；
P0—00          修改密码
P0—01          允许运行时间设置（小时）
P0---02          查看总运行时间（小时）
P0—03          查看运行次数
P0—04          查看运行次数     次数=P0.04x10000+ P0.03
4）手自动变换方式由P0-08决定。P0-08为0时，在监控画面下，同时按ENTER和DOWN键，实现手动、自动切换；P0-08为1时，手自动端闭合时为手动，断开是为自动。红色手自动指示灯点亮时表示手动，指示灯灭时表示自动。

四、数码管显示说明
E-xx        故障报警，xx表示报警号
F-xx            端子信号，xx表示端子代码
ddxxx       延时下降剩余秒数
xxx            数字表示开度
五、端子代码
F-01        雷达信号
F-02           红外
F-04        一键启停
F-05        下降
F-06        上升
F-07           停止
F-10        互锁

六、BKJ格兰德//佰阔捷快速门电控系统故障代码

E-01        加速过流       可能原因：电机短路，加速过快，转矩提升过大；
E-02        减速过流       可能原因：减速过快；
E-03        恒速过流       可能原因：电机短路，频率太高，运行电机卡住；
E-04        加速过压       可能原因：电网电压不对
E-05        减速过压       可能原因：减速过快，门体太重
E-06        恒速过压       可能原因：电网电压
E-07        电源过压       可能原因：电网电压
E-08        变频器过热     可能原因：运行时间过长，负载太重
E-09        变频器过载     可能原因：负载过重，频率太高
E-10        电机过载       可能原因：电机扭矩不够
E-11        运行中欠压     可能原因：供电不稳
E-12        模块故障       可能原因：模块损坏
E-13        外部故障       可能原因：外部故障端子短接
E-18        直流制动过流   可能原因：制动电阻太小
E-20        编码器错误     可能原因：编码器问题，链接线问题
E-24    停机中欠压        可能原因：供电不稳
E-25    堵转保护       可能原因：编码器反馈问题，电机堵转
E-26        电机过热        可能原因：提升门电机过热，或信号线接触不良
        电机链条松开   可能原因：提升门电机链条松开，或信号线接触不良
E-27        小门开关异常    可能原因：小门处于开启状态，或开关故障
E-28    学习超限        可能原因：学习时上限位的实际位置比下限位低，或者下限
位比上限位还高
E-32          限位异常          可能原因：限位没有学习，运行惯量太大，跑出限位
E-33          系统需维护        原因：样机试用期结束，请求服务商
E-35    通讯不畅         可能原因：网线接口接触不良
