【KST-MK2/3快速门控制箱】哈尔滨快速堆积门控制系统安装调试

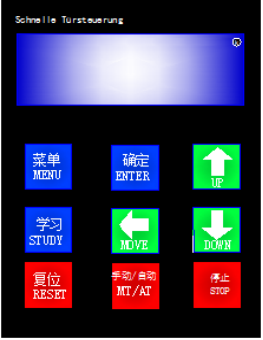

| 序号 | 名称 | 功能 |
| 1 |
5位LED数码管 显示区 |
可分别显示编码器当前脉冲数，频率、转速、电压、电流、故障代码、功能码等。 |
| 2 |
状态 指示灯 |
用于指示变频器当前状态。方向、启停、学习、手动、自动 |
| 3 |
菜单选择 切换键 |
编程状态与监视状态的切换键，进行参数显示与编程菜单的切换,在编程菜单状态下操作该键则返回到前一级菜单。 |
| 4 |
功能选择 /存储键 |
在编程状态下进入下一级菜单。在三级菜单状态下完成参数的存储操作 |
| 5 |
加1/上行键 |
设定参数值的递增；Cr028设为1时，此键可控制门机上行 |
| 6 |
脉冲显示模式/学习键 |
在频率显示状态下，按此键可进入脉冲显示模式，可监控当前位置变化，长按此键，5位数值闪烁，进入门机总高学习状态； |
| 7 |
移位键 |
可以改变设置数据的修改位，移到当前位时，此位数码管闪烁，此时按上下键可以对当前位数据修改 |
| 8 |
减1/下行键 |
设定参数值递减。Cr028设为1时，此键可控制门机下行,此时相当于REV下行端子功能 |
| 9 |
停止命令/故障复位键 |
变频器运行时用于停机操作；相当于急停X3端子功能，运行时按下此键，电机马上停机、停机指示灯闪烁，表示在急停状态，再按一下此键，停机指示灯灭，表示退出急停状态 |
| 10 |
复位/清零键 |
变频器故障复位，在学习门高状态时，长按此键，可清零当前编码器脉冲数，用于学习门机下限位零点位置，相当于X0端子清零功能； |
| 11 |
手动/自动模式切换 |
Cr029设为1时，此按键功能相当于X4手自动转换开关功能 |
哈尔滨KST快速门控制箱变频器功能参数如下表所示
| 功能码 | 功能说明 | 设定范围 | 出厂值 | |
|
Cr000 |
运行模式选择(修改运行模式后要断电才能生效) 说明：0：行程开关模式 1：增量编码器模式 2：绝对值编码器
|
0～2 |
0 | |
|
Cr001 |
上升高速频率设定 |
0.00～80.00Hz |
50.00 |
|
|
Cr002 |
上升低速频率设定
说明：当碰到上限位时，以Cr002设定的频率运行 |
0.00～80.00Hz |
10.00 |
|
|
Cr003 |
下降高速频率设定 |
0.00～80.00Hz |
35.00 |
|
|
Cr004 |
下降低速频率设定
说明：当碰到下限位时，以Cr004设定的频率运行 |
0.00～80.00Hz |
10.00 |
|
|
Cr005 |
上升加速时间 |
说明：所有的加减速时间指的都是从0～最高频率（默认50Hz）的时间，实际加减速时间要作相应折算。
|
0.0～99.99秒 |
0.5秒 |
|
Cr006 |
上升减速时间 |
0.0～99.99秒 |
0.3秒 |
|
|
Cr007 |
下降加速时间 |
0.0～99.99秒 |
0.5秒 |
|
|
Cr008 |
下降减速时间 |
0.0～99.99秒 |
0.3秒 |
|
|
Cr009 |
上升低速运行时间 说明：当碰到上限位后，经过Cr009设定的时间后，变频器停止输出 |
0.0～99.99秒 |
2.00秒 |
|
|
Cr010 |
下降低速运行时间 说明：当碰到下限位后，经过Cr010设定的时间后，变频器停止输出
|
0.0～99.99秒 |
2.00秒 |
|
|
Cr011 |
自动下降延时时间 当通过X4端子选择自动模式时，门上升到上限位后，Cr011决定门下降的延时时间 |
0.0～ |
5.0秒 |
|
|
Cr012 |
单趟运行时间限制 说明：上升或下降单次运行的时间限制，当运行时间超过此值时，变频器停止输出，显示“Er012”。 |
0.0～99.99秒 |
8.0秒 |
|
|
Cr013 |
备用（进入编码器学习模式使能位）
说明：0：可以进入学习模式 1：禁止通过学习键进入学习模式 |
0～1 |
0 |
|
|
Cr014 |
编码器安装方向 说明：0：正向 1：反向 上升时门行程脉冲数应该增加，下降时门行程脉冲数应该减少；
|
0～1 |
0 |
|
|
Cr015 |
总门高度对应编码器脉冲数
说明：从最下限到最上限对应的编码器脉冲数值。 |
/ |
5000 |
|
更多哈尔滨KST编码器安装调试问题请联系13998867612，希望我能够帮助到您！
