哈尔滨SEJ快速门电机安装及控制箱调试

哈尔滨SEJ快速门电机安装及控制箱调试

有客户来电话询问，SEJ控制系统有故障代码

还可以选择和SEJ控制箱通用的控制系统。

1、确认SEJ电机功率。出厂值P210=7.0A(默许出厂值,为1.5KW电机)应改为P210=4.8A(如电机1.1KW时)应改为P210=3.5A(如电机0.75KW时)以上必须留意,这是对电机过载的维护功用

2、调试编码器形式(P547=0出厂默许此形式)

A)S4(二档转换开关)打到手动状况

B)进入P5.45=1,开始学习,显现STUO

C)按FWD/REV,门调整到下限位。S4打到主动,再打到手动,记载下限位1000存储到P542,显现”STU1

D)再按FWD/REV,门调整到上限位。S4打到主动,再打到手动,记载当时编码器的值作为上限位存储到P543.显现”STU2”

E再按FWD/REV,门调整到超上限位。S4打到主动,再打到手动,记载当时编码器的值作为超上限位存储到P544.学习结束F5.45=0

F)此刻门在上方,S4在手动方位上,为避免误设P546.此刻应手动向下、再向上运转一变后,确认变频器已计入上、下限位方位,以后就能够随意应有了。

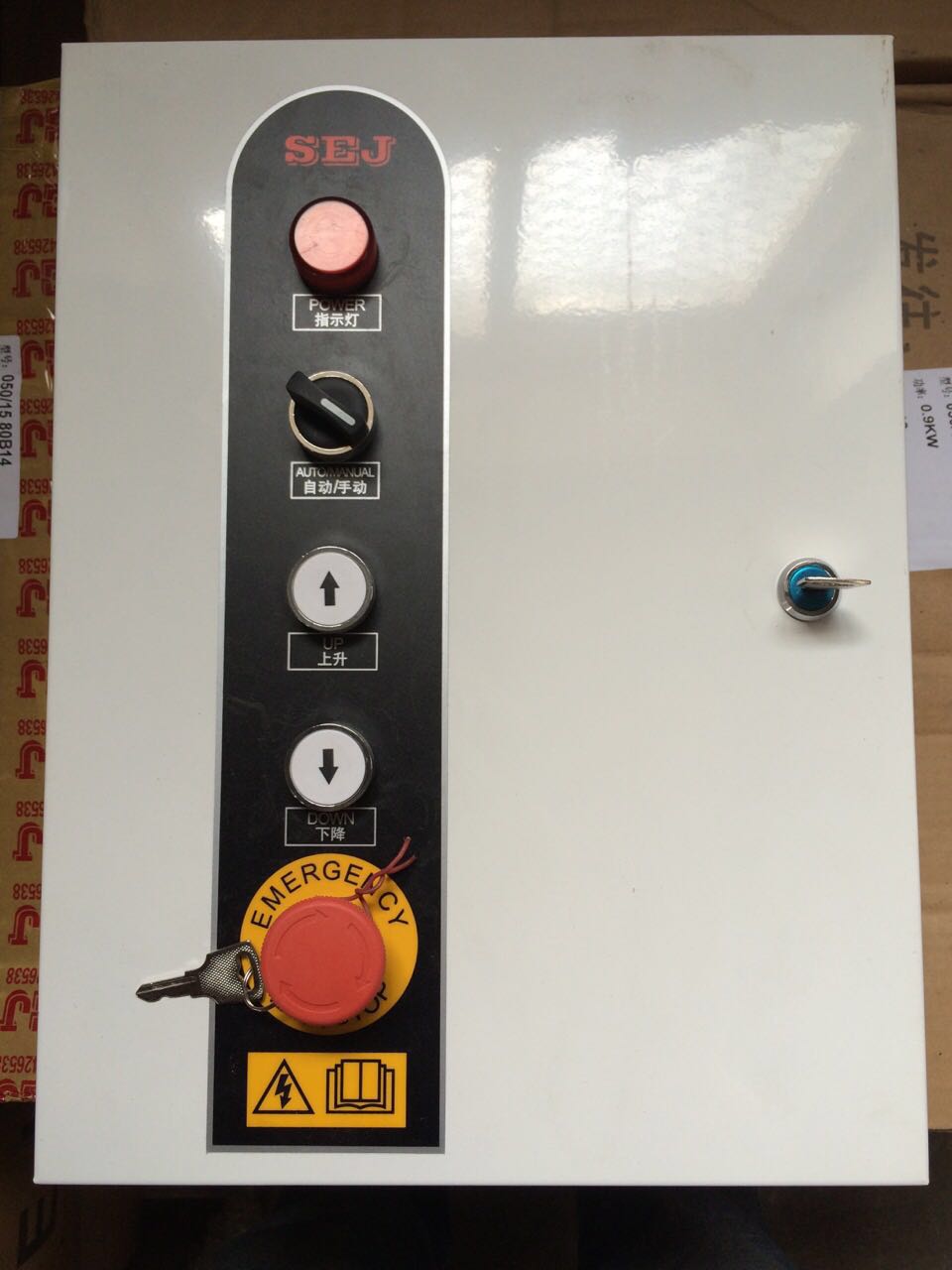

哈尔滨龙盛快速门SEJ电机(控制箱)说明书

功用说明

A)主动时,雷达信号才有效;手动时,雷达信号无效CO

B)光电维护:门下降到P542+P549,维护不动作,如须光电开门,可接雷达功用

C本控制系统预设有超上限位维护功用,当没有超上限位装置时,需在调好上限位后让门稍向上运转一点。然后将S5与GND短接一便记下超上限位方位。如果有超上限位装置时,可实现上电主动复位功用

3、调试机械限位开关形式

A)P547改为1为机械限位开关形式

B)本机应接机械限位开关的常闭触点

C)此刻的EPA和EPB对应机械限位开关的下限位和上限位D)经过机械限位开关行程的调节,能够直接用
